DIN Sprocket For B Series Chain 06B-12B

DIN Sprocket مناسب زنجیره غلتکی سری B. ANSI Sprocket suits زنجیره غلتکی سری. لطفا ببینید زنجیر غلتکی شما متعلق به کدام سری است و یک چرخ دنده مناسب برای آن پیدا کنید. ما ابعاد چرخ دنده 06B 08B 10B 12B را در اینجا ارائه می دهیم، لطفاً آنها را بررسی کنید. اگر به دنبال چرخ دنده های بزرگتر هستید، لطفاً پیوند چرخ دنده دیگری را بررسی کنید.

1. DIN Sprocket 06B-1-2

2. DIN Sprocket 08B-1-2

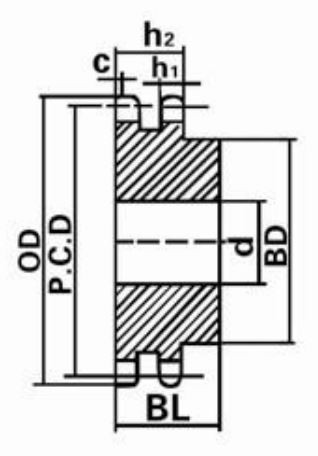

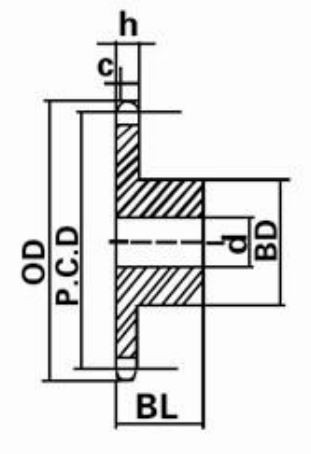

							08B-1-2
							توجه داشته باشید	میلی متر
							گام صدا	12.7
							Roller Φ	8.51
							h	7.2
							h1	7
							h2	21
							ابعاد: میلی متر
دندان ها	OD	خسته	نوع B Simplex		نوع B دوبلکس			مواد
			هاب		هاب		خسته
			BD	BL	BD	BL
8	37.2	10	20	25	20	32	10	C45
9	41.0	10	24	25	24	32	10
10	45.2	10	26	25	28	32	10
11	48.7	10	29	25	32	35	12
12	53.0	10	33	28	35	35	12
13	57.4	10	37	28	38	35	12
14	61.8	10	41	28	42	35	12
15	65.5	10	45	28	46	35	12
16	69.5	12	50	28	50	35	14
17	73.6	12	52	28	54	35	14
18	77.8	12	56	28	58	35	14
19	81.7	12	60	28	62	35	14
20	85.8	12	64	28	66	35	14
21	89.7	12	68	28	70	40	16
22	93.8	12	70	28	70	40	16
23	98.2	14	70	28	70	40	16
24	101.8	14	70	28	75	40	16
25	105.8	14	70	28	80	40	16
26	110.0	16	70	30	85	40	20
27	114.0	16	70	30	85	40	20
28	118.0	16	80	30	90	40	20
29	122.0	16	80	30	95	40	20
30	126.1	16	90	30	100	40	20
31	130.2	16	90	30	100	40	20
32	134.3	16	90	30	100	40	20
33	138.4	16	90	30	100	40	20
34	142.6	16	90	30	100	40	20
35	146.7	16	90	30	110	40	20
36	151.0	16	90	35	110	40	20
37	154.6	16	90	35	110	40	20
38	158.6	16	90	35	110	40	20
39	162.7	16	90	35	110	40	20
40	166.8	20	90	35	108	55	20
42	175.4	20	88	42	108	55	20
45	188.0	20	88	42	108	55	20
46	192.1	20	88	42	108	55	20
48	200.3	20	88	42	108	55	20
50	208.3	20	88	42	108	55	20
55	228.1	20	88	42	108	55	25
57	236.4	20	88	42	108	55	25
60	248.6	20	88	42	108	55	25
76	313.3	25	88	42	108	55	25
95	390.1	25	108	42	120	55	25

3. DIN Sprocket 10B-1-2

							10B-1-2
							توجه داشته باشید	میلی متر
							گام صدا	15.875
							Roller Φ	10.16
							h	9.1
							h1	9
							h2	25.5
							ابعاد: میلی متر
دندان ها	OD	خسته	نوع B Simplex		نوع B دوبلکس			مواد
			هاب		هاب		خسته
			BD	BL	BD	BL
8	47.0	10	25	25	25	40	12	C45
9	52.6	10	30	25	30	40	12
10	57.5	10	35	25	35	40	12
11	63.0	12	37	30	39	40	14
12	68.0	12	42	30	44	40	14
13	73.0	12	47	30	49	40	14
14	78.0	12	52	30	54	40	14
15	83.0	12	57	30	59	40	14
16	88.0	12	60	30	64	45	16
17	93.0	12	60	30	69	45	16
18	98.3	14	70	30	74	45	16
19	103.3	14	70	30	79	45	16
20	108.4	14	75	30	84	45	16
21	113.4	16	75	30	85	45	16
22	118.0	16	80	30	90	45	16
23	123.4	16	80	30	95	45	16
24	128.3	16	80	30	100	45	16
25	134.0	16	80	30	105	45	20
26	139.0	20	85	35	110	45	20
27	144.0	20	85	35	110	45	20
28	148.7	20	90	35	115	45	20
29	153.8	20	90	35	115	45	20
30	158.8	20	90	35	120	45	20
31	163.9	20	95	35	120	45	20
32	168.9	20	95	35	120	45	20
33	174.5	20	95	35	120	45	20
34	179.0	20	95	35	120	45	20
35	184.1	20	95	35	120	45	20
36	189.1	20	100	35	120	45	20
37	194.2	20	100	35	120	45	20
38	199.2	20	100	35	120	45	20
39	204.2	20	100	35	120	45	20
40	209.3	20	100	35	120	45	20
42	219.9	20	108	43	120	59	25
45	235.0	20	108	43	120	59	25
46	240.1	20	108	43	120	59	25
48	250.2	20	108	43	120	59	25
50	260.3	20	108	43	120	59	25
55	285.5	20	108	43	120	59	25
57	296.0	25	108	43	120	59	25
60	310.8	25	108	43	120	59	25
76	392.1	25	108	43	120	59	25
95	488.5	30	108	59	145	58	30
چرخ بشقاب

4. DIN Sprocket 12B-1-2

							12B-1-2
							توجه داشته باشید	میلی متر
							گام صدا	19.05
							Roller Φ	12.07
							h	11.1
							h1	10.8
							h2	30.3
							ابعاد: میلی متر
دندان ها	OD	خسته	نوع B Simplex		نوع B دوبلکس			مواد
			هاب		هاب		خسته
			BD	BL	BD	BL
8	57.6	12	31	30	31	45	12	C45
9	62.0	12	37	30	37	45	12
10	69.0	12	42	30	42	45	12
11	75.0	14	46	35	47	50	16
12	81.5	14	52	35	53	50	16
13	87.5	14	58	35	59	50	16
14	93.6	14	64	35	65	50	16
15	99.8	14	70	35	71	50	16
16	105.5	16	75	35	77	50	20
17	111.5	16	80	35	83	50	20
18	118.0	16	80	35	89	50	20
19	124.2	16	80	35	95	50	20
20	129.7	16	80	35	100	50	20
21	136.0	20	90	40	100	50	20
22	141.8	20	90	40	100	50	20
23	149.0	20	90	40	110	50	20
24	153.9	20	90	40	110	50	20
25	160.0	20	90	40	120	50	20
26	165.9	20	95	40	120	50	20
27	172.3	20	95	40	120	50	20
28	178.0	20	95	40	120	50	20
29	184.1	20	95	40	120	50	20
30	190.5	20	95	40	120	50	20
31	196.3	20	100	40	130	50	20
32	203.3	20	100	40	130	50	20
33	209.3	20	100	40	130	50	20
34	214.6	20	100	40	130	50	20
35	221.0	20	100	40	130	50	20
36	226.8	20	100	40	130	50	25
37	232.9	20	100	40	130	50	25
38	239.0	20	100	40	130	50	25
39	245.1	20	100	40	130	50	25
40	251.3	20	100	40	130	62	25
42	264.5	25	118	61	136	62	25
45	282.5	25	118	61	136	62	25
46	287.9	25	118	61	136	62	25
48	300.1	25	118	61	136	62	25
50	312.3	25	118	61	136	62	25
55	342.7	25	118	61	136	62	25
57	355.4	25	118	61	136	62	25
60	373.0	25	118	61	136	62	25
76	469.9	30	118	61	145	63	30
95	585.1	30	133	62	145	63	30
